雷达液位计工作原理

来源:雷达液位计 发布时间:2023/12/8 9:40:51 点击:542

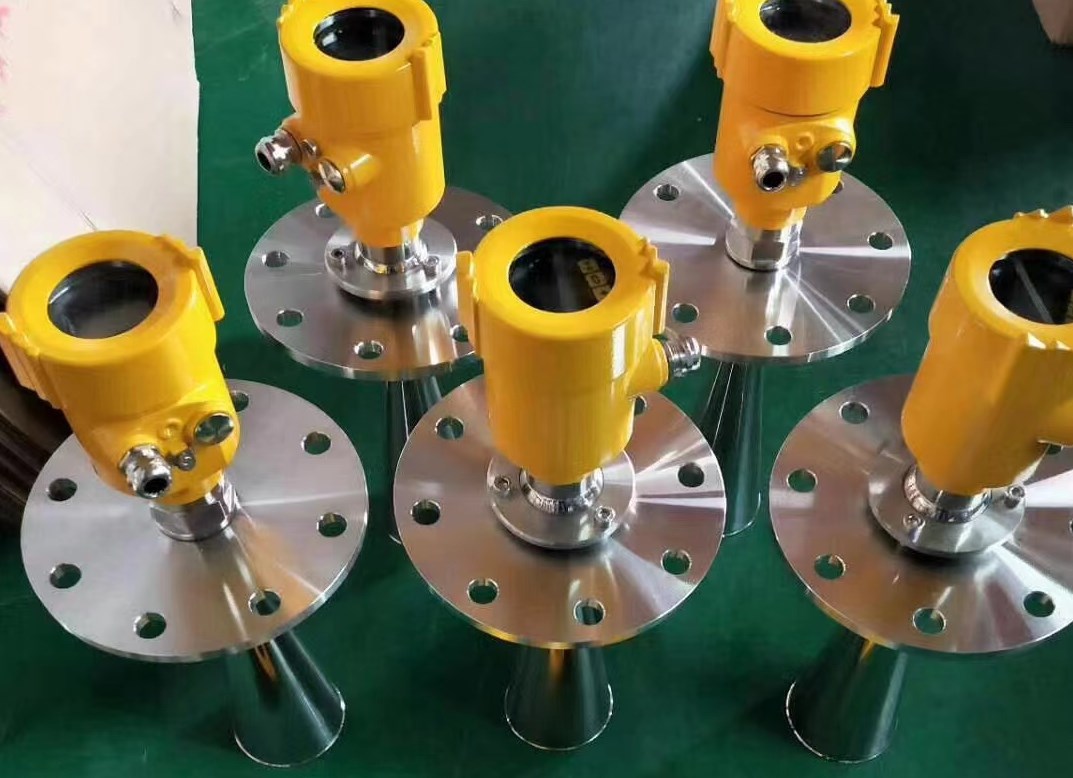

雷达液位计是一种利用微波脉冲技术来测量液体高度的装置。它通过发射高频的微波脉冲,在液体表面反射回来,然后被接收器接收。通过测量发射脉冲和接收脉冲之间的时间差,可以计算出液体的深度。


雷达液位计通常由发射器、接收器和信号处理器组成。发射器产生高频的微波脉冲,并通过天线向液体表面发射。脉冲在液体表面反射并被接收器接收。接收器接收到反射脉冲后,将其转换为电信号,然后传输到信号处理器进行进一步处理。

信号处理器是雷达液位计的核心部分,它对接收到的信号进行处理和分析。首先,信号处理器计算出发射脉冲和接收脉冲之间的时间差。这个时间差反映了脉冲从发射器到液体表面,再从液体表面反射回到接收器所花费的时间。然后,信号处理器根据这个时间差和已知的波速,计算出液体的深度。

雷达液位计具有许多优点,例如测量精度高、非接触式测量、适用于各种液体等。它可以在恶劣的环境下工作,例如高温、高压、腐蚀性液体等。此外,雷达液位计还可以实现远程测量,不需要人员靠近危险区域。

然而,雷达液位计也存在一些缺点。例如,对于具有强烈反射特性的液体,如泡沫或悬浮颗粒,雷达液位计的测量结果可能会受到影响。此外,对于具有吸收特性的液体,如粘性液体或高分子材料,雷达液位计的测量结果也会受到影响。

总的来说,雷达液位计是一种非常有效的测量液体高度的装置,适用于许多领域,如化工、石油、食品等。它的优点包括测量精度高、非接触式测量、适用于各种液体等。然而,它也存在一些缺点,如对于具有强烈反射特性的液体或吸收特性的液体,测量结果可能会受到影响。因此,在使用雷达液位计时,需要根据具体的测量需求和液体特性进行选择和使用。
