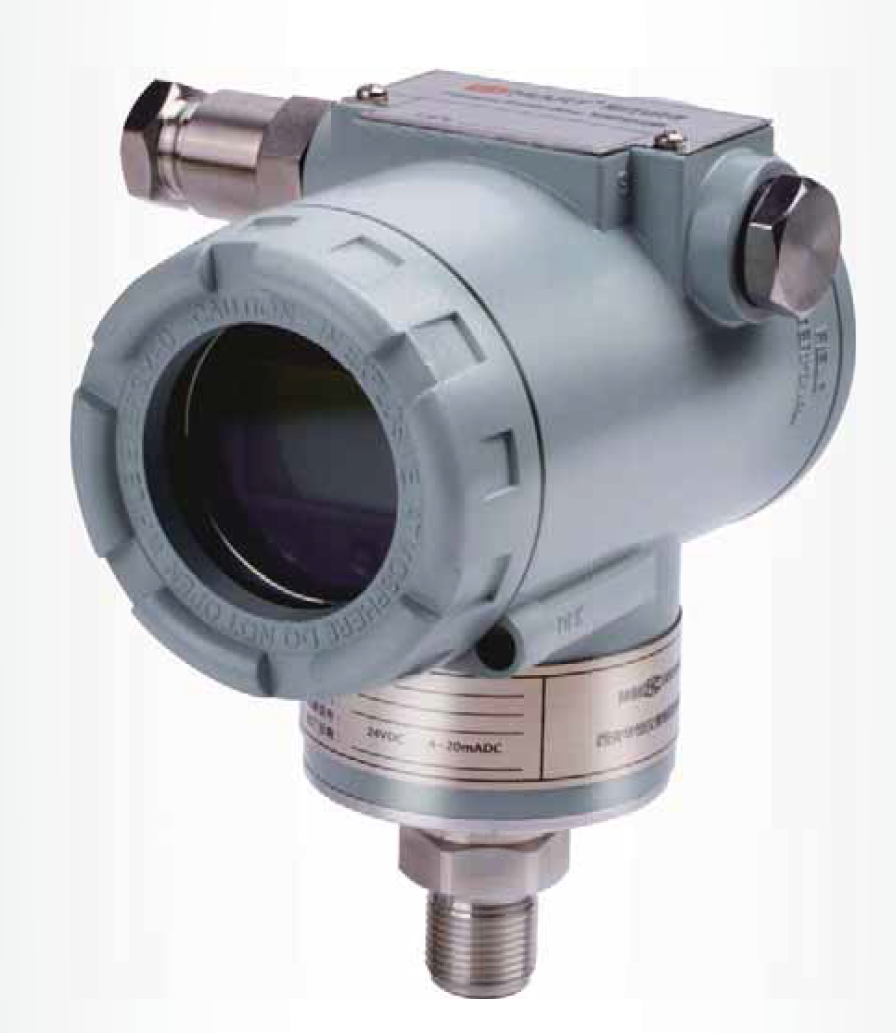

产品概述

 技术性能

使用对象:液体、气体或蒸汽

测量范围:见选型规格表

输出信号: 4~ 20mA dc.输出,叠加HART协议数字信号(两线制)

电源:外部供电24V dc. ,电源范围12V ~ 45V

 危险场所安装:隔爆型ExdIIBT5Gb ;

本安型ExiallCT4/T5/T6Ga;

迁移特性:在最小量程(量程压缩比为40: 1 )时,最大正迁移零点是39/40倍的量程上限值,最大负迁移零点可以是量程下限值,绝对压力变送器无负迁移。( 不管输出形式如何，正负迁移后,其量程上、下限均不得超过量程的极限)

温度范围:电子线路板工作在-40~ 85°C ;

敏感元件工作在-40~ 104°C ;

储存温度工作在-40~ 85°C ;

带数字显示工作在-25~75°C (运行) ;

-40~ 85°C (无损坏)

相对湿度: 0~ 95%

超压极限:

量程3到8承受0(绝对压力) ~ 13.78MPa压力变送器不损坏;

量程9压力不超过31.29MPa ;

量程0压力不超过51.4MPa ;

正常工作压力在3.43kPa(绝对压力)至量程上限。

容积变化量:小于0.16cm3

阻尼: 时间常数在0.2 ~ 32.0s.之间可调。

技术指标

精度: +0.1%, +0.075%

稳定性:最大量程范围的+0.1%/12个月

温度影响:包括零点和量程的温度误差为最大量程的+0.2%/20°C

电源影响:小于输出量程的0.005%/ V。

负载影响:只要输入变送器的电压高于12V，在负载工作区内无负载影响。

安装位置影响:最大可产生不大于0.25kPa的零位误差,可通过校正消除这个误差,对量程无影响;测量本体相对法兰转动无影响.

注:在无迁移、316不锈钢隔离膜片及其他标准测试条件下。
