测量介质:液体
测量范围: 0.1m~10m

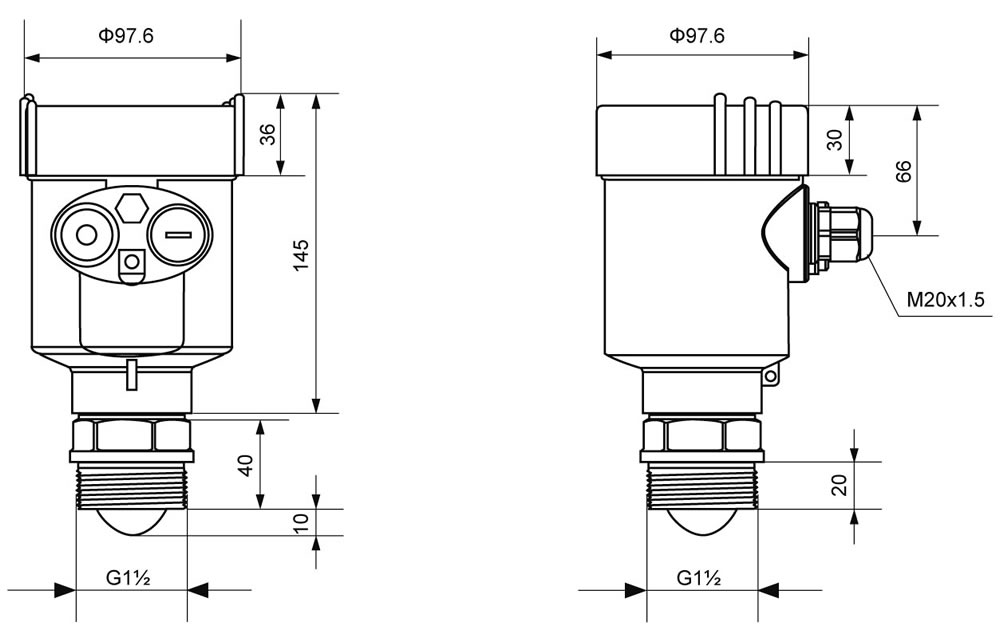

过程连接: G1½A / 1½NPT螺纹/ 法兰≥DN40
过程温度: -40~80℃
过程压力: -0.1~0.3 MPa
天线尺寸: 32mm透镜天线
天线材质:PTFE
精 度: ±2mm
防护等级: IP67
中心频率: 80GHz
发 射 角: 8°
电 源:二线制/DC24V
四线制/DC12~24V
四线制/AC220V
外 壳:铝/塑料/不锈钢
信号输出:二线制/4...20mA/HART协议
过程链接 |
法兰 /材质PP、PTFE、不锈钢、不锈钢 +PTFE翻边 |
|||
材质 |
铸铝/ 不锈钢/ 塑料ABS |
|||
外壳 | 外壳和外壳之间的密封 | 硅橡胶 | ||
外壳视窗 | 聚碳酸酯 | |||
接地端子 | 不锈钢 | |||
供电电压 | 四线制 | 标准型 |
(198~242)V AC |
|
功耗 | max80mA DC24V/2W | |||
允许波纹 | <100Hz | Uss<1V | ||
(100~100K)Hz | Uss<10mV | |||
双腔外壳 |
(15-28) V DC |
四线制 | ||
100V AC | 四线制 | |||
电缆参数 | 电缆入口/插头 | 1个M20x1.5电缆入口 | ||
1个盲堵M20×15 | ||||
接地端子 | 导线横截面2.5mm2 | |||
输出参数 | 输出信号 | (4~20)mA/RS485Modbus | ||
分辨率 | 1mm | |||
故障信号 | 电流输出不变;20.5mA;22mA;3.9mA | |||
积分时间 | (0~20)s,可调 | |||
盲区 | 0.1m/0.2m/0.3m | |||
最大测量间隔 | 150米 | |||
测量间距 | 大约1秒(取决于参数设置) | |||
调整时间 | 大约1秒(取决于参数设置) | |||
调整时间工作存储及运输温度 | (-40~80)℃ | |||
过程温度 | SHRD-FMW11S |
-40~100℃ |
||
SHRD-FMW11 |
-40~80℃ |
|||
SHRD-FMW12 |
-40~100℃ |
|||
SHRD-FMW13 |
-40~120℃/-40-110℃(螺纹连接) |
|||
SHRD-FMW14 | -40~200℃ | |||
相对湿度 | <95% | |||
压力 | Max2.5MPa | |||
耐震 | 机械震动10m/s2,(10~150)Hz |
