SHRD-FMW21调频雷达物位计

测量介质：固体
测量范围： 0.1m~10m/0.3 ~150m
过程连接：法兰≥DN80
过程温度： -40～100℃
过程压力： -0.1～0.3MPa
天线尺寸： 75mm透镜天线
天线材质：PTFE
精度： ±1mm
防护等级： IP67
中心频率： 80GHz
发射角： 3°
电源：二线制/DC24V
四线制/AC220V
外壳：铝/塑料/不锈钢
信号输出：二线制/4...20mA/HART协议

产品概述

产品概述 PRODUCT OVERVIEW

HBRD-FMW 系列传感器是80G调频雷达式物位测量仪表，测量距离可达150米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于高温高压等环境固体的测量。

产品原理 THE PRODUCT PRINCIPLE

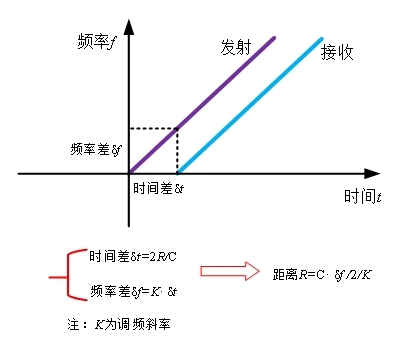

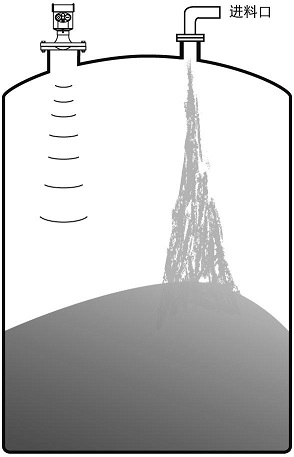

调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系： R= C （速度） *δ f （频率差） /2/ K （调频斜率）。因为光速 C和调频斜率 K 已知，因此估算出频率差 δ f ，便可得到雷达安装位置料面的距离 R ，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。

产品特点 THE PRODUCT FEATURES

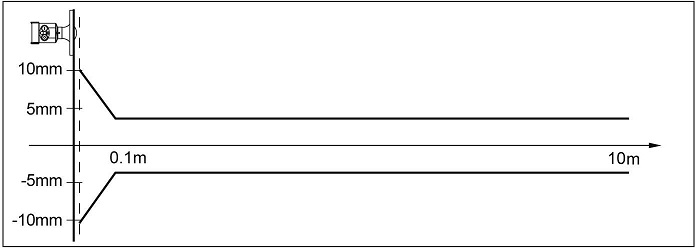

1.毫米波雷达，测量精度最高可达±1mm，测量最小盲区为0.1m。

2.更小的天线尺寸，满足了更多的工况场合测量。

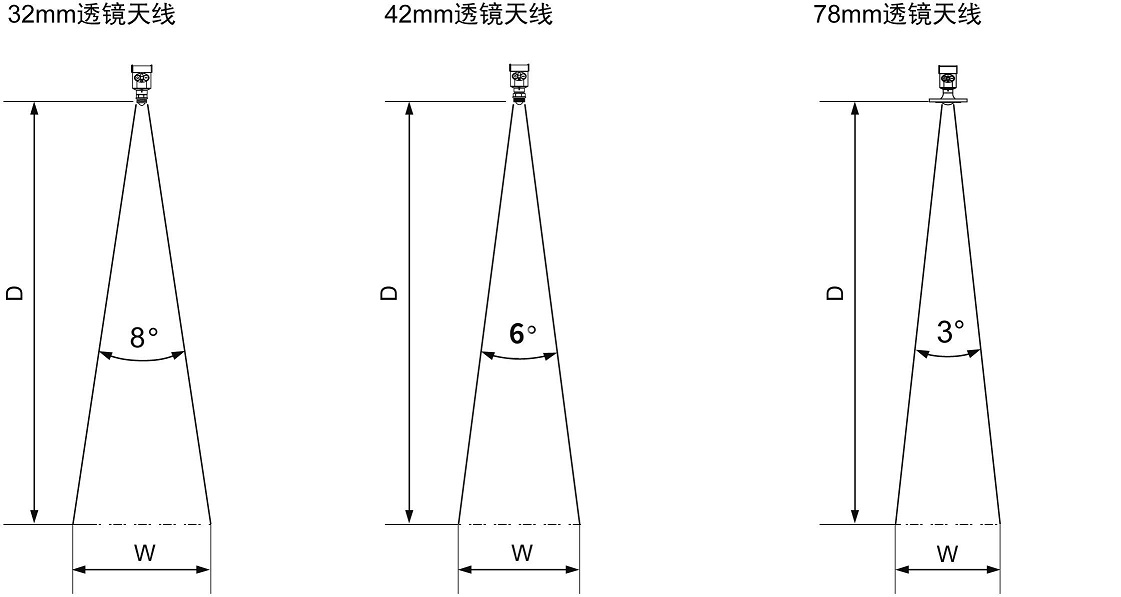

3.多种透镜天线，更小的发射角，更集中的能量，回波信号更强，同等工矿条件下，相比于

其他雷达产品具有更高的可靠性。

4.拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。

5.动态信号范围更大，对于低介电常数介质的测量更加稳定。

6.多种测量模式，快速测量模式下雷达反应时间小于1S。

防护等级 PROTECTION GRADE

本仪表完全满足防护等级IP66/67的要求，请确保电缆密封头的防水性。如下图：

如何确保安装满足IP67的要求：

请确保密封头未受损。

请确保电缆未受损。

请确保所使用的电缆符合电气连接规范的要求。

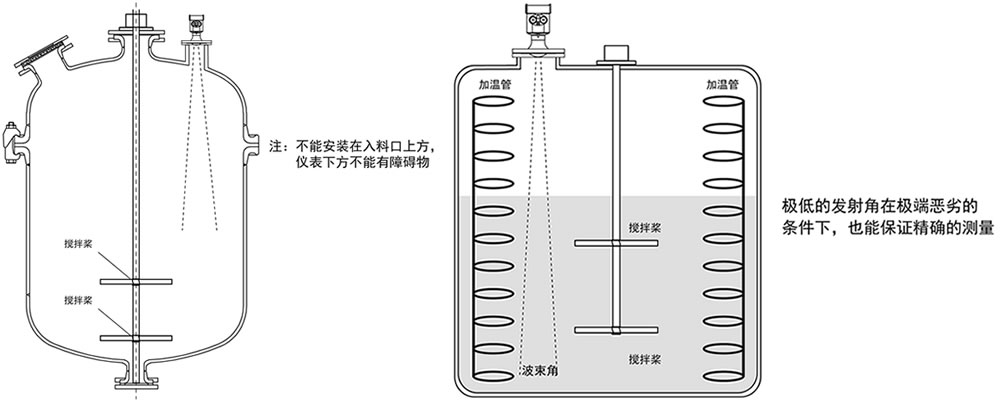

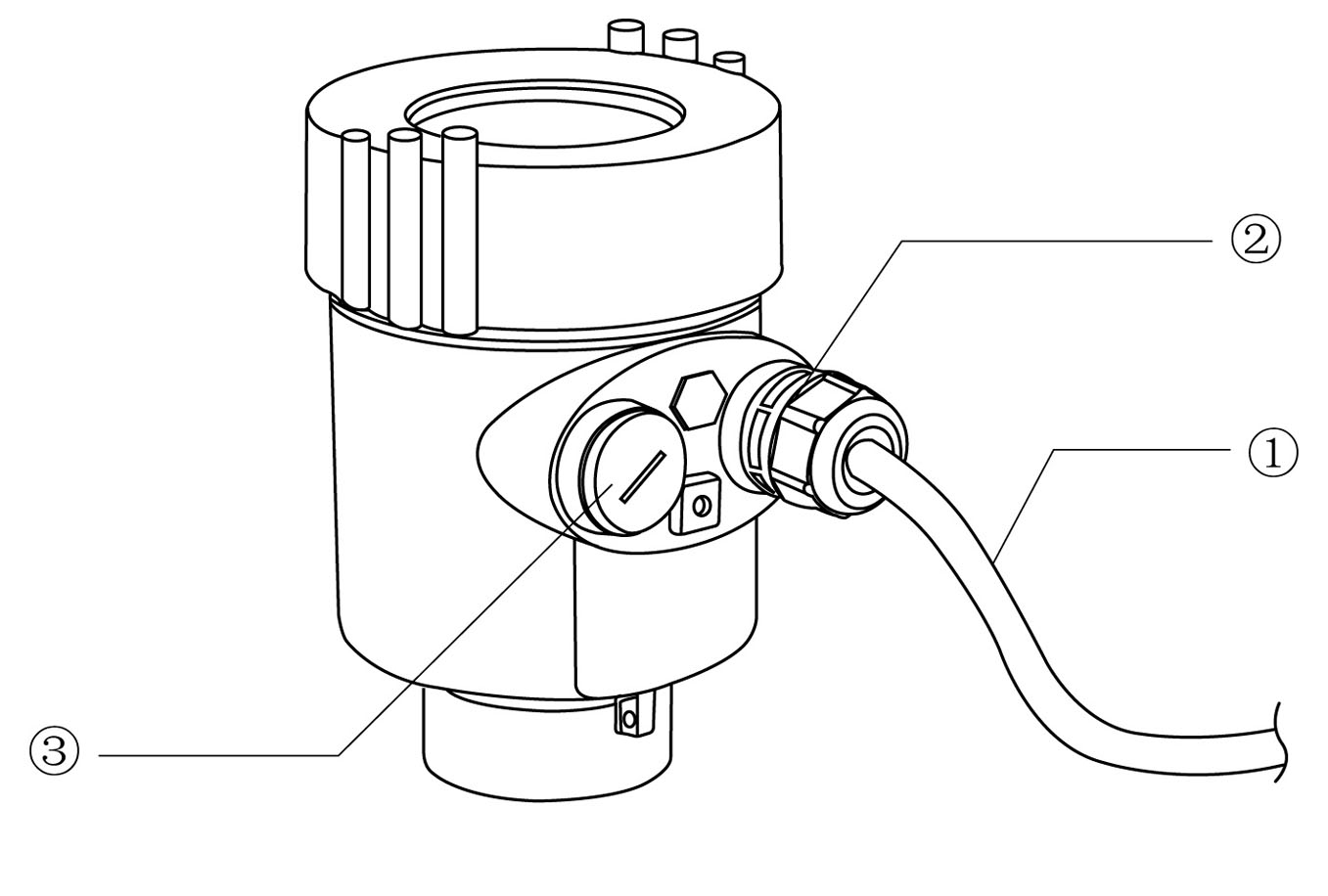

在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①

请拧紧电缆密封头，见②

请将未使用的电气接口用盲堵堵紧，见③

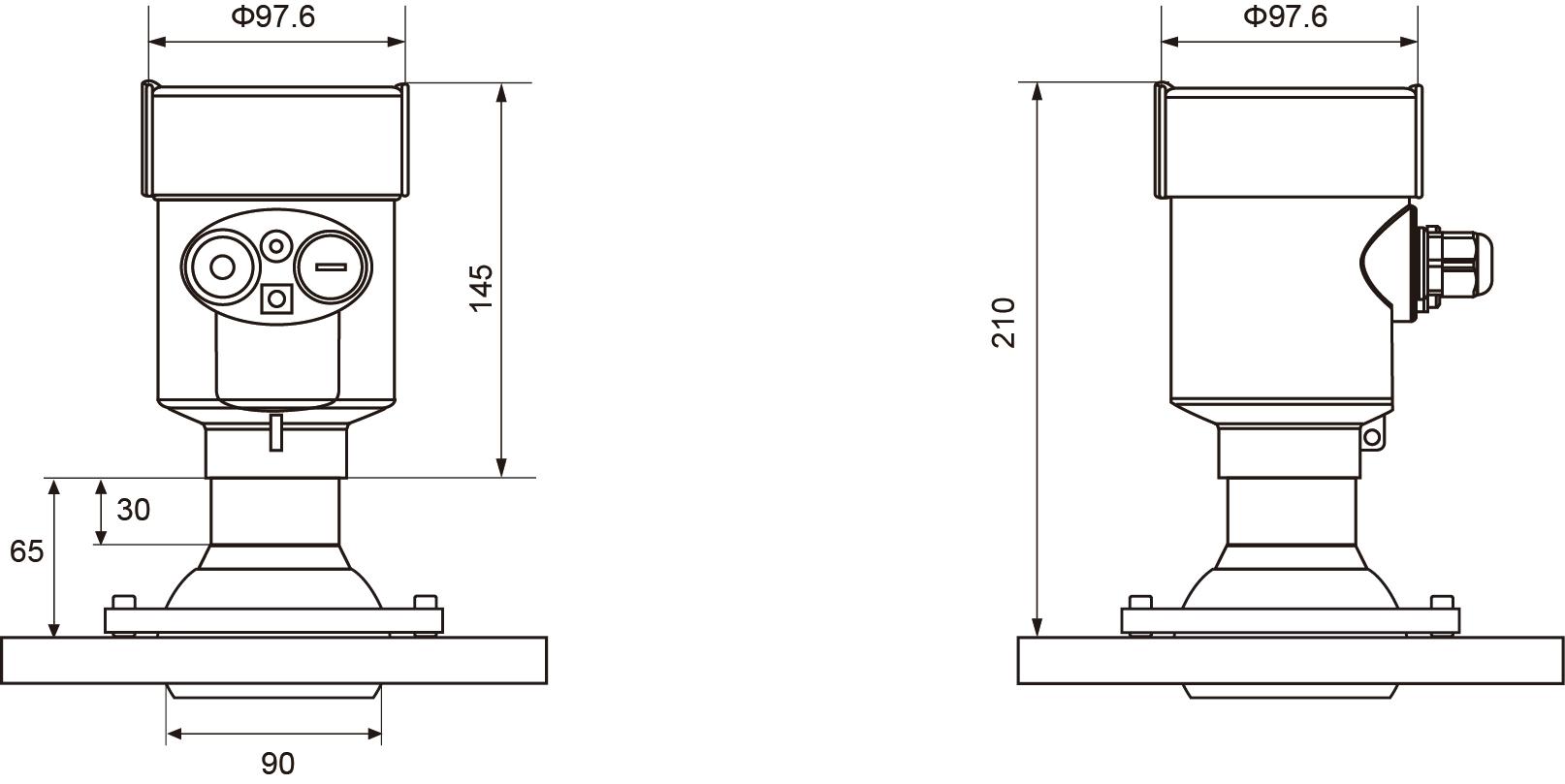

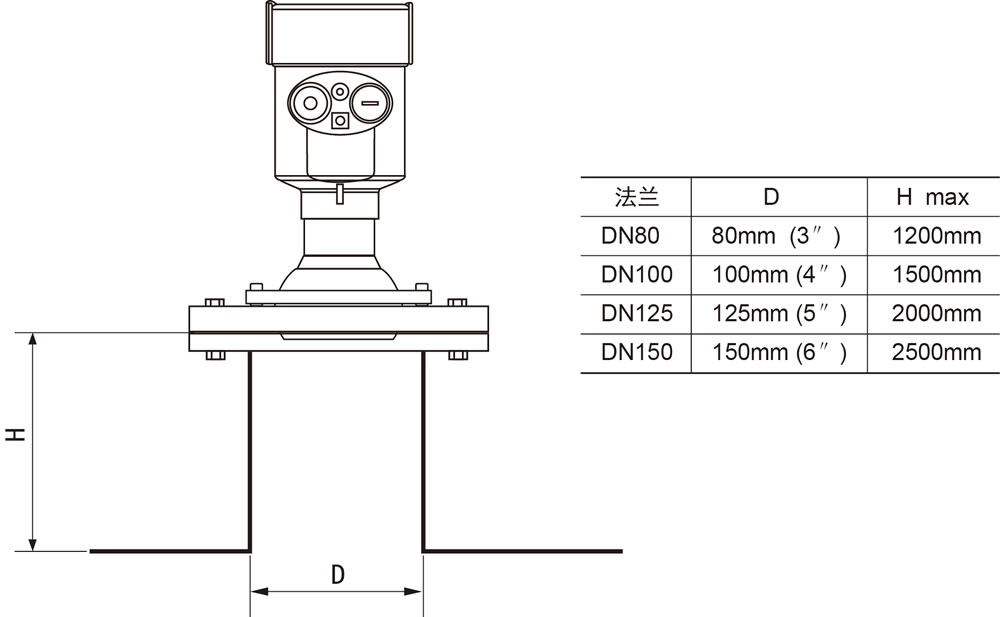

外观尺寸 APPEARANCE OF SIZE

技术参数 TECHNICAL PARAMETERS

过程链接	法兰 /材质PP、PTFE、不锈钢、不锈钢 +PTFE翻边
材质	铸铝/ 不锈钢/ 塑料ABS
外壳	外壳和外壳之间的密封	硅橡胶
	外壳视窗	聚碳酸酯
	接地端子	不锈钢
供电电压	四线制	标准型	(198～242)V AC
		功耗	max80mA DC24V/2W
		允许波纹	＜100Hz	Uss＜1V
			（100~100K）Hz	Uss＜10mV
	双腔外壳	(15-28) V DC	四线制
		100V AC	四线制
电缆参数	电缆入口/插头	1个M20x1.5电缆入口
		1个盲堵M20×15
	接地端子	导线横截面2.5mm2
输出参数	输出信号	（4~20）mA/RS485Modbus
	分辨率	1mm
	故障信号	电流输出不变；20.5mA;22mA;3.9mA
	积分时间	(0~20)s，可调
盲区	0.1m/0.2m/0.3m
最大测量间隔	150米
测量间距	大约1秒（取决于参数设置）
调整时间	大约1秒（取决于参数设置）
调整时间工作存储及运输温度	（-40~80）℃
过程温度	SHRD-FMW11S	-40～100℃
	SHRD-FMW11	-40～80℃
	SHRD-FMW12	-40～100℃
	SHRD-FMW13	-40～120℃/-40-110℃(螺纹连接)
	SHRD-FMW14	-40~200℃
相对湿度	＜95%
压力	Max2.5MPa
耐震	机械震动10m/s2,(10~150)Hz
